液压动力单元(HPU)用作供油装置,它通过外部的管路系统与数个液压油缸相连以控制多组阀门动作。油箱、油泵和蓄能器组成独立的密闭的动力油源系统。油站可以配备PLC控制系统,它控制所有的内部液压功能并产生信号与控制室(DCS)交换。尾板液压动力单元控制元件如液压伺服阀直接安装在液压油缸上,通过此阀把高压油压进油缸,或者从其中放出高压油。在常态下,油泵向系统供油,自动保持系统额定压力,通过控制阀的闭锁,实现阀门在任意位置下的保位功能;在工作状态下,液压执行器受控于电磁阀,系统指令信号使电磁阀动作,控制油压和蓄能器的能量释放,进而控制油缸滑阀,通过机械传动机构驱动阀门,实施快速关闭、正常启闭和试验控制。高压油缸可固定在阀杆上,也可直接作为执行机构用。多余的液压油则返回液压油站,这样管路系统用一根进油管一根回油管就可控制几个平行连接的阀门。这种具有特殊驱动技术的液压站用来控制主蒸汽阀和汽轮机旁路系统的执行器动作。
动力单元专为各种应用状况优化设计,例如可以应用于严酷环境中卡车运行,或者长时间用于重物搬运工况,以及其他需要高性能和高质量产品的场合。
由此而产生了一个极为多元万能的平台,使用标准元件,能够应对市场所需求的大多数应用工况,是客户液压元件的库存降到最小程度,同时也大大降低了非标设计的工作量。
动力单元也使特殊应用更具成本优势。
电子液压助力转向系统
1.主要构件:储油罐、助力转向控制单元、电动泵、转向机、助力转向传感器等,其中助力转向控制单元和电动泵是一个整体结构。
2.工作原理:电子液压转向助力系统克服了传统的液压转向助力系统的缺点。它所采用的液压泵不再靠发动机皮带直接驱动,而是采用一个电动泵,它所有的工作的状态都是由电子控制单元根据车辆的行驶速度、转向角度等信号计算出的最理想状态。
简单地说,在低速大转向时,电子控制单元驱动电子液压泵以高速运转输出较大功率,使驾驶员打方向省力;汽车在高速行驶时,液压控制单元驱动电子液压泵以较低的速度运转,在不至于影响高速打转向的需要同时,节省一部分发动机功率。是使用较为普遍的助力转向系统。

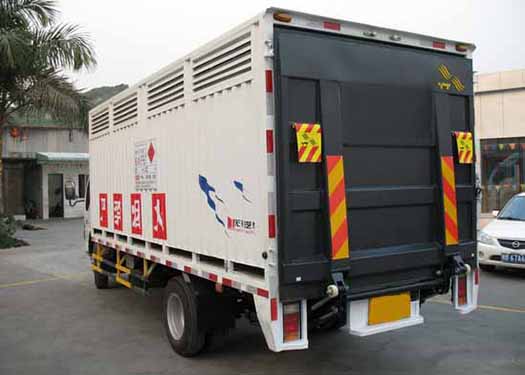

尾板液压动力单元
