控制元件如液压伺服阀直接安装在液压油缸上,通过此阀把高压油压进油缸,或者从其中放出高压油。在常态下,油泵向系统供油,自动保持系统额定压力,通过控制阀的闭锁,实现阀门在任意位置下的保位功能;在工作状态下,液压执行器受控于电磁阀,系统指令信号使电磁阀动作,控制油压和蓄能器的能量释放,进而控制油缸滑阀,通过机械传动机构驱动阀门,实施快速关闭、正常启闭和试验控制。尾板液压动力单元液压泵站油箱、油泵和蓄能器组成独立的密闭的动力油源系统。油站可以配备PLC控制系统,它控制所有的内部液压功能并产生信号与控制室(DCS)交换。
尾板液压动力单元液压泵由原动机驱动,把输入的机械能转换为油液的压力能,再以压力、流量的形式输入到系统中去,它是液压传动的心脏,也是液压系统的动力源。液压泵都是依靠密封容积变化的原理来进行工作的,故一般称为容积式液压泵,一单柱塞液压泵的工作原理,柱塞在弹簧4的作用下始终压紧在偏心轮1上。原动机驱动偏心轮1旋转使柱塞2作往复运动,使密封容积a的大小发生周期性的交替变化。当a有小变大时就形成部分真空,使油箱中油液在大气压作用下,经吸油管顶开单向阀6进入油箱a而实现吸油;反之,当a由大变小时,a腔中吸满的油液将顶开单向阀5流入系统而实现压油。这样液压泵就将原动机输入的机械能转换成液体的压力能,原动机驱动偏心轮不断旋转,液压泵就不断地吸油和压油。

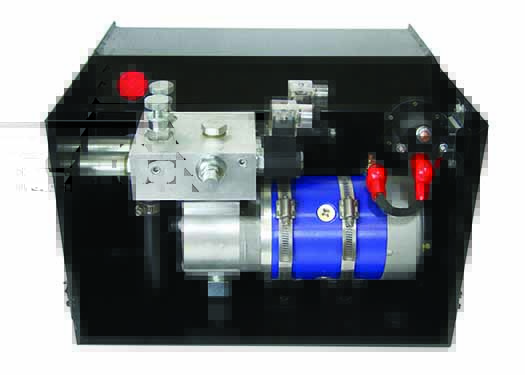

尾板液压动力单元
